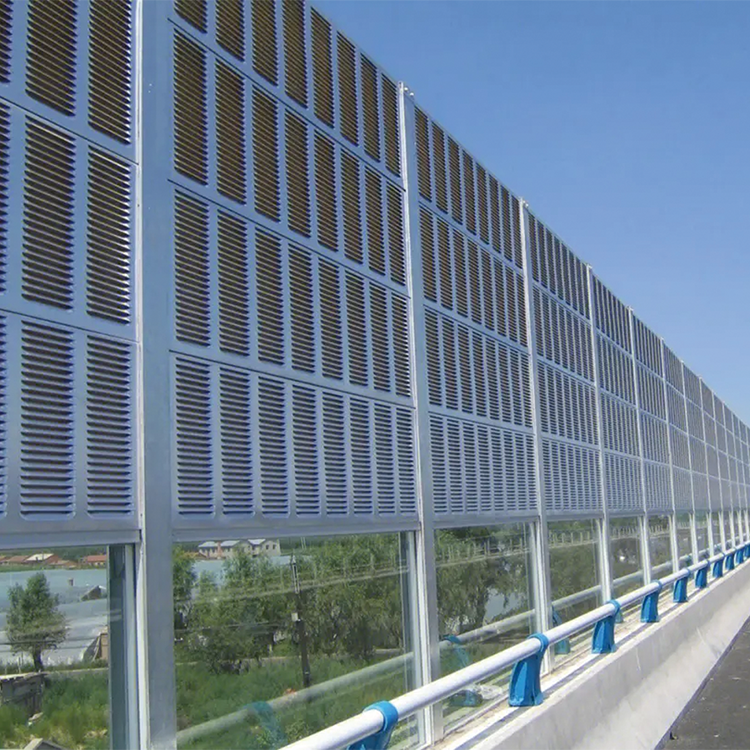

Làm thế nào để tối đa hóa việc giảm tiếng ồn với thiết kế rào chắn âm thanh đường cao tốc?

Vấn đề thực sự với tiếng ồn đường cao tốc không nằm ở độ lớn — mà nằm ở tần số

Tiếng ồn giao thông trên đường cao tốc hiếm khi là một âm thanh đều đặn, đơn điệu. Bất kỳ ai từng sống gần một xa lộ đông đúc đều nhận ra sự khác biệt giữa tiếng rền đều đều của xe con và tiếng gầm trầm, mạnh mẽ của xe tải hạng nặng. Chính thành phần tần số thấp này là nơi các rào cản âm thanh thông thường thường kém hiệu quả nhất. Các rào cản đứng tiêu chuẩn—những bức tường cao, phẳng thường thấy dọc theo vô số xa lộ—có khả năng chặn tiếng ồn ở tần số cao khá tốt, nhưng lại gặp khó khăn với các bước sóng dài hơn, vốn dễ dàng xuyên thẳng qua hoặc uốn cong lên trên đỉnh rào cản .

Các phép đo thực địa cho thấy các thành phần tần số chủ đạo của tiếng ồn đường cao tốc thường nằm trong khoảng từ 315 đến 2500 Hz . Khi tỷ lệ xe hạng nặng tăng lên, đóng góp của tiếng ồn tần số thấp trở nên rõ rệt hơn đáng kể . Điều này quan trọng vì tiếng ồn tần số thấp không chỉ lan truyền hiệu quả hơn xung quanh chướng ngại vật mà còn trùng lặp với dải nhạy cảm thính giác của các cộng đồng dân cư lân cận vì vậy, tối ưu hóa việc giảm tiếng ồn không phải là dựng lên bức tường cao nhất có thể—mà là hiểu rõ âm thanh thực sự đang hành xử như thế nào và thiết kế rào chắn sao cho chặn đứng nó ngay tại nguồn.

Tại sao chỉ tăng chiều cao rào chắn thôi thì chưa đủ

Trong quy hoạch giao thông tồn tại một giả định phổ biến: rào chắn càng cao thì khu dân cư phía sau càng yên tĩnh. Đúng vậy, chiều cao thực sự có ảnh hưởng. Một nghiên cứu tại Toronto cho thấy rào chắn cao 4 mét đã tạo ra mức độ giảm tiếng ồn đo được trong khu dân cư nằm phía sau nó . Tuy nhiên, hiệu quả gia tăng sẽ nhanh chóng suy giảm. Khi rào chắn đạt đến một chiều cao nhất định—thường là mức phá vỡ đường ngắm trực tiếp giữa nguồn phát và điểm nhận—việc tăng thêm từng mét sẽ mang lại lợi ích ngày càng hạn chế.

Điểm đòn bẩy thực sự nằm ở mép trên cùng. Âm thanh không chỉ truyền xuyên qua một rào cản; nó còn nhiễu xạ vượt qua mép trên. Vì vậy, các giải pháp xử lý mép trên thường mang lại cải thiện đáng kể so với chi phí bỏ ra. Nghiên cứu sử dụng phương pháp phần tử biên đã chỉ ra rằng các rào cản có nhiều mép trên—tức là có thêm các mép phụ ở phía nguồn hoặc phía người nhận—có thể tạo ra giá trị tổn thất chèn tương đối luôn cao trong một dải tham số rất rộng chẳng hạn, một mép trên dạng chữ Y với góc 90 độ đã được phát hiện làm tăng tổn thất chèn lên đến 13 dB trong dải tần 1250–2000 Hz so với các cấu hình mép trên khác .

Tuy nhiên, cần lưu ý điều này: không phải mọi hình dạng mép trên đều hiệu quả ở mọi nơi. Cùng một mép trên dạng chữ Y có thể hoạt động xuất sắc trong một dải tần này nhưng lại gần như không mang lại hiệu quả nào trong dải tần khác. Vì vậy, thiết kế phải dựa trên đặc tính tần số, chứ không chỉ đơn thuần dựa vào chiều cao.

Hấp thụ so với phản xạ—Khi một kích cỡ không phù hợp với tất cả

Đây là lúc mọi thứ trở nên thú vị—và cũng là nơi nhiều dự án để tuột mất hiệu suất. Một rào cản phản xạ sẽ dội âm thanh trở lại phía nguồn. Một rào cản hấp thụ sẽ làm tiêu tan âm thanh đó. Quan niệm thông thường cho rằng rào cản hấp thụ luôn tốt hơn. Nhưng dữ liệu lại kể một câu chuyện tinh tế hơn.

Trong một thử nghiệm quy mô đầy đủ đối với rào cản tiếng ồn đường cao tốc dài 4 mét tại Toronto, các nhà nghiên cứu đã so sánh song song hai cấu hình hấp thụ và phản xạ. Kết quả? Không có sự khác biệt đáng kể về mặt thống kê trong khả năng giảm tiếng ồn giữa hai loại này. đây không phải lỗi đánh máy. Trong điều kiện chỉ sử dụng một rào cản duy nhất, với tầm nhìn thoáng và hình học giữa nguồn phát và điểm thu ở mức hợp lý, hệ số hấp thụ của bề mặt rào cản không luôn luôn mang lại hiệu quả như kỳ vọng.

Nhưng—và đây là một điểm rất quan trọng—thay đổi hình học. Thêm một rào cản thứ hai song song, và toàn bộ tình huống sẽ đảo ngược. Các rào cản hấp thụ âm thanh được bố trí theo cấu hình song song có thể giảm đáng kể, thậm chí loại bỏ hoàn toàn, sự suy giảm hiệu suất do nhiều lần phản xạ âm giữa hai bức tường. Còn nếu đặt hai rào cản phản xạ âm song song với nhau? Đó chính là công thức tạo nên một ‘khe núi vang vọng’ khiến tình trạng trở nên tồi tệ hơn ở một số vị trí nhất định.

Do đó, việc lựa chọn giữa rào cản hấp thụ âm và rào cản phản xạ âm không phải là để xác định cái nào ‘tốt hơn’. Mà là hiểu rõ hình học mặt bằng công trình và lựa chọn cho phù hợp.

Hiệu ứng khuếch tán—Thay đổi nhỏ, kết quả lớn

Một trong những công cụ bị đánh giá thấp nhất trong thiết kế rào cản đường cao tốc chính là bộ khuếch tán bề mặt. Đây là các phần nhô ra—hình chữ nhật, nghiêng hoặc dạng khác—được gắn lên mặt trước của rào cản nhằm làm đứt gãy mặt sóng phản xạ. Chúng không chỉ tán xạ âm thanh; mà còn thay đổi cách âm thanh tương tác với bề mặt rào cản ở các dải tần số khác nhau.

Các mô phỏng số sử dụng phương pháp phần tử hữu hạn âm học cho thấy việc tăng chiều rộng, chiều cao và khoảng cách giữa các bộ khuếch tán hình chữ nhật có thể cải thiện hiệu suất giảm tiếng ồn, đặc biệt ở dải tần số khoảng 1000 Hz . Khi kết hợp các bộ khuếch tán với hình dáng đỉnh được tối ưu hóa, các lợi ích này cộng dồn. Một nghiên cứu phát hiện rằng rào chắn tiếng ồn tổng hợp có thêm các bộ khuếch tán có thể đạt được độ suy hao chèn lên đến 6 dB cao hơn so với riêng rào chắn kiểu Y .

Để dễ hình dung: 6 dB tương đương gần đúng với việc giảm một nửa mức độ ồn cảm nhận được. Đây không phải là một mức tăng nhỏ — mà chính là ranh giới giữa một rào chắn chỉ đáp ứng tiêu chuẩn tối thiểu và một rào chắn thực sự giải quyết được vấn đề.

Một ví dụ thực tế: Vấn đề nhiễu xạ trên đường cao tốc ven núi

Vài năm trước, một đội thiết kế đang làm việc trên một đoạn đường cao tốc chạy qua một thung lũng hẹp ở vùng núi. Con đường được bao quanh bởi các cụm dân cư ở cả hai bên, và các rào chắn đứng hiện có cao 3,5 mét chỉ mang lại hiệu quả trung bình—khoảng 5 đến 6 dB tổn thất chèn (insertion loss) tại các vị trí người nhận gần nhất, thấp hơn nhiều so với mục tiêu 10 dB.

Ban đầu, đội thiết kế có xu hướng tăng chiều cao của rào chắn. Tuy nhiên, các ràng buộc về địa chất và các yếu tố liên quan đến tải trọng gió khiến phương án này không khả thi. Vì vậy, đội chuyển sang tối ưu hóa mép trên thay vì tăng chiều cao. Họ mô phỏng nhiều cấu hình khác nhau: mép trên thẳng, nắp dạng chữ T và mép trên dạng chữ Y kèm xử lý hấp thụ âm ở mặt phía nguồn.

Cấu hình mép trên dạng chữ Y kết hợp xử lý hấp thụ âm cho hiệu suất tốt nhất—đạt khoảng 11 dB tổn thất chèn (insertion loss) tại dải tần số then chốt 1000 Hz, phù hợp với tần số chủ đạo của dòng xe tải nặng lưu thông trên tuyến đường đó. . Độ cao tổng cộng tăng lên ít hơn nửa mét. Đó là loại kết quả có thể thay đổi cách mọi người suy nghĩ về thiết kế rào chắn: không phải như một biện pháp thô bạo nhằm tăng chiều cao, mà như một can thiệp âm học chính xác.

Những điều Tiêu chuẩn Thực sự Nêu ra

Có một ngưỡng quy định tối thiểu mà bất kỳ thiết kế nghiêm túc nào cũng cần tuân thủ. Theo tiêu chuẩn môi trường Trung Quốc HJ/T90-2004, hệ số hấp thụ âm của vật liệu hấp thụ âm dùng trong rào chắn tiếng ồn phải lớn hơn 0.5 . Đối với ứng dụng đường sắt, tiêu chuẩn TB/T 3122-2005 đi xa hơn, yêu cầu hệ số giảm tiếng ồn không thấp hơn 0.70.

Đây không phải là những con số tùy tiện. Chúng phản ánh sự hiểu biết thực tiễn về hiệu suất thực tế mà các vật liệu mang lại trong điều kiện thực tế. Ví dụ, len đá có hệ số NRC khoảng 0.75—vượt xa ngưỡng yêu cầu . Tuy nhiên, chỉ số NRC đơn lẻ không phản ánh đầy đủ toàn bộ câu chuyện. Một vật liệu có khả năng hấp thụ tuyệt vời ở tần số 500 Hz có thể gần như không hiệu quả ở tần số 2000 Hz. Vì vậy, dữ liệu theo từng dải tần số cụ thể quan trọng hơn một con số tổng hợp duy nhất.

Giới hạn của bất kỳ phương pháp đơn lẻ nào

Đây là sự thật khách quan: không có yếu tố thiết kế nào là 'đòn bẩy thần kỳ'. Một cấu trúc dạng Y-top mang lại cải thiện 13 dB ở một dải tần số này có thể gần như không hiệu quả ở dải tần số khác . Một mặt hấp thụ hoạt động xuất sắc trong hệ thống rào chắn song song có thể trở thành khoản chi phí lãng phí nếu lắp đặt độc lập. Và một cấu hình khuếch tán hoạt động tốt ở tần số 1000 Hz có thể không phù hợp với địa điểm mà tiếng ồn chủ đạo nằm ở tần số 500 Hz.

Chìa khóa là bắt đầu từ phổ tiếng ồn thực tế tại hiện trường — chứ không phải từ giả định chung chung về đặc tính tiếng ồn đường cao tốc. Đo đạc nguồn phát. Hiểu rõ vị trí của các điểm tiếp nhận. Mô phỏng hình học. Sau đó, thiết kế dựa trên dữ liệu thu được. Việc này không hoành tráng, nhưng hiệu quả.

Các nhà sản xuất có năng lực gia công chuyên sâu và kiểm soát chất lượng ổn định sẽ tạo ra sự khác biệt rõ rệt trong việc một rào cản được thiết kế tốt có thực sự hoạt động đúng như mô phỏng hay không. Những công ty như Kanghailong, với trọng tâm đặt vào sản xuất chính xác và độ đồng nhất của vật liệu, chính là những đối tác có thể biến các thiết kế âm học thành các giải pháp sẵn sàng triển khai tại hiện trường—bởi vì cuối cùng, hiệu quả của một rào cản chỉ cao bằng chất lượng chế tạo của nó.
