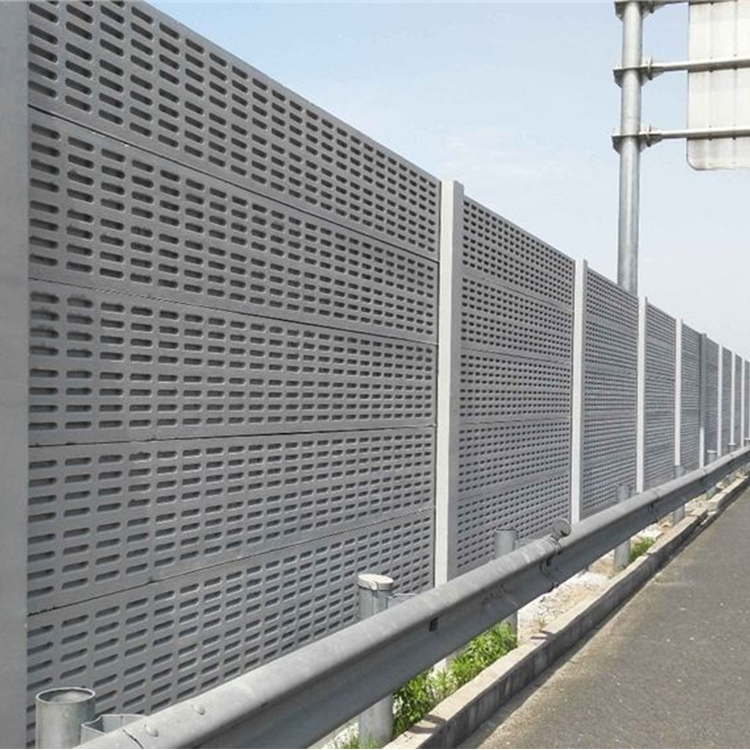

Rào cản tiếng ồn đường sắt giảm tiếng ồn bánh xe–đường ray như thế nào một cách cụ thể?

Thách thức đặc thù của tiếng ồn bánh xe–đường ray

Tiếng ồn đường sắt không giống tiếng ồn đường cao tốc. Bất kỳ ai từng đứng bên đường ray khi một đoàn tàu chở hàng lướt qua đều cảm nhận được sự khác biệt—có một âm thanh chói tai và ì ầm đặc trưng phát ra từ vùng tiếp xúc giữa bánh xe thép và đường ray thép. Đó chính là tiếng ồn bánh xe–đường ray, và đây là nguồn gây tiếng ồn chủ yếu dọc theo tuyến đường sắt trong hầu hết các điều kiện vận hành.

Điều khiến việc này trở nên phức tạp là độ cao của nguồn phát tiếng ồn. Tiếng ồn bánh xe–đường ray phát ra từ gần mặt đất, nghĩa là các hàng rào thông thường cao thường dùng cho giao thông đường bộ—khi nguồn phát ở vị trí cao hơn—không thể áp dụng trực tiếp được. Nguồn phát tiếng ồn nằm thấp, trong khi các điểm thu âm thường ở vị trí cao (ví dụ như các tòa nhà dân cư nhiều tầng), và hình học của hệ thống tạo ra vấn đề nhiễu xạ mà các thiết kế hàng rào tiêu chuẩn khó giải quyết hiệu quả.

Che chắn nguồn phát tiếng ồn là một phương pháp hiệu quả để giảm tiếng ồn bánh xe–đường ray trên đường sắt tốc độ cao. Tuy nhiên, cách thức thực hiện lại cực kỳ quan trọng. Một hàng rào chặn đường nhìn thẳng tới điểm tiếp xúc giữa bánh xe và đường ray sẽ mang lại một mức độ giảm tiếng ồn nhất định. Còn một hàng rào được thiết kế đặc biệt nhằm phù hợp với phổ tần số và mô hình bức xạ của tiếng ồn bánh xe–đường ray sẽ mang lại hiệu quả giảm tiếng ồn cao hơn nhiều.

Nguồn gốc thực sự của tiếng ồn bánh xe–đường ray

Để giảm tiếng ồn này, bạn phải hiểu rõ nguyên nhân gây ra nó. Tiếng ồn lăn—thành phần chủ yếu của tiếng ồn bánh xe–đường ray—phát sinh từ các dao động xuất hiện trên bánh xe và đường ray khi chúng lăn lên nhau. Vùng tiếp xúc không hoàn toàn nhẵn mịn; độ gồ ghề vi mô trên cả hai bề mặt kích thích các dao động trong một dải tần số rộng.

Bánh xe dao động như một chiếc chuông. Đường ray dao động như một dầm. Cả hai đều phát ra âm thanh. Ở tốc độ cao hơn, tiếng ồn lăn chiếm ưu thế. Ở tốc độ thấp hơn, tiếng ồn do phanh và tiếng ồn do lực kéo trở nên nổi bật hơn. Tuy nhiên, trong hầu hết các hoạt động đường sắt chính tuyến ở tốc độ trung bình đến cao, tiếng ồn lăn là yếu tố chủ đạo.

Nội dung tần số rất quan trọng vì nó xác định mức độ hiệu quả mà một rào cản có thể làm suy giảm âm thanh. Các thành phần tần số cao suy giảm nhanh hơn theo khoảng cách và dễ bị chặn hơn bởi một rào cản. Ngược lại, các thành phần tần số thấp—mang nhiều năng lượng hơn và lan truyền xa hơn—khó ngăn chặn hơn rất nhiều. Đó là lý do vì sao một rào cản hoạt động tốt đối với tàu chở khách chạy ở tốc độ 300 km/giờ có thể kém hiệu quả hơn đối với hoạt động vận chuyển hàng hóa ở tốc độ thấp hơn, nơi phổ tần số thay đổi.

Chiều cao rào cản và vấn đề nguồn phát thấp

Chiều cao thấp của nguồn phát tiếng ồn từ bánh xe và ray gây ra một thách thức về mặt hình học. Một rào cản cần đủ cao để cắt đứt đường ngắm trực tiếp giữa điểm tiếp xúc bánh xe–ray và vị trí người nhận. Tuy nhiên, trên nhiều tuyến đường sắt—đặc biệt là trong khu vực đô thị—có những ràng buộc về chiều cao tối đa cho phép của rào cản: yêu cầu về khoảng cách an toàn, tác động thị giác, tải trọng gió và chi phí kết cấu.

Đây là lúc khái niệm "tấm chắn bên" (skirt) xuất hiện. Tấm chắn bên là một yếu tố ngăn cách, kéo dài xuống từ thân xe hoặc lên từ đường ray, nhằm hiệu quả làm giảm chiều cao thực tế của nguồn phát tiếng ồn hoặc nâng cao chiều cao của rào cản ở mức thấp then chốt. Nghiên cứu về các cấu hình tấm chắn bên cho thấy tấm chắn dạng Y mang lại hiệu suất giảm tiếng ồn mạnh hơn tấm chắn dạng T trong cùng điều kiện. Việc tăng độ dày mặt cuối của tấm chắn bên cũng hữu ích trong việc cách ly tiếng ồn một cách hiệu quả.

Nhóm nghiên cứu TNO tại Hà Lan phát hiện rằng một rào cản cao 60 cm đặt sát đường ray, kết hợp với các phần bao che một phần quanh bánh xe và bộ chuyển hướng (bogie), có thể giảm tiếng ồn tàu hỏa từ 6 đến 8 decibel. Đây là mức giảm đáng kể chỉ nhờ một can thiệp vật lý tương đối khiêm tốn—và giải pháp này phát huy tác dụng chính xác vì nó nhắm đúng vào nguồn phát ở điểm thấp nhất của nó.

Hấp thụ so với phản xạ trong bối cảnh đường sắt

Cuộc tranh luận giữa hàng rào hấp thụ và hàng rào phản xạ diễn ra khác nhau trong các ứng dụng đường sắt so với trên đường cao tốc. Trong bối cảnh đường cao tốc, nguồn phát âm phân bố dọc theo một dãy phương tiện đang chuyển động ở các độ cao khác nhau. Trong bối cảnh đường sắt, nguồn phát âm tập trung tại vùng tiếp xúc bánh xe–đường ray, gần mặt đất, và mô hình bức xạ mang tính định hướng rõ rệt hơn.

Sự tập trung này có nghĩa là hàng rào phản xạ có thể gây ra vấn đề. Âm thanh phản xạ từ một hàng rào phản xạ ở một bên đường ray có thể vượt sang bên kia và phản xạ thêm lần nữa, dẫn đến sự tích tụ năng lượng âm trong hành lang giữa hai đường ray. Trong các cấu hình hàng rào song song—thường gặp trên các công trình đường sắt nâng cao—hàng rào hấp thụ có thể giảm đáng kể hoặc thậm chí loại bỏ hoàn toàn sự suy giảm hiệu suất do các hiện tượng phản xạ nhiều lần này gây ra.

Một cuộc điều tra thực nghiệm trên mô hình tàu đầu máy Đức BR185 với tỷ lệ 1:4 đã thử nghiệm nhiều tổ hợp khác nhau giữa tấm chắn gắn trên phương tiện và hàng rào thấp dọc đường ray. Độ suy giảm âm được đo nhất quán ở mức 2 đến 3 decibel trong các trường hợp chỉ sử dụng tấm chắn gắn trên phương tiện cũng như chỉ sử dụng hàng rào thấp dọc đường ray. Khi kết hợp cả hai, hiệu ứng mang tính cộng dồn—không phải lúc nào cũng hoàn hảo, nhưng đủ để tạo ra sự khác biệt rõ rệt.

Vai trò của vật liệu hấp thụ trên chính đường ray

Đây là một vấn đề thường bị bỏ qua: hàng rào không phải là nơi duy nhất mà khả năng hấp thụ âm thanh có vai trò quan trọng. Việc trải vật liệu hấp thụ trên bản mặt đường ray hoặc giữa hai thanh ray có thể nâng cao hiệu quả giảm tiếng ồn tổng thể. Điều này đặc biệt phù hợp với các hệ thống đường ray dạng bản (slab track), nơi bề mặt bê tông phản xạ âm thanh thay vì hấp thụ nó.

Các phép thử trên các cấu hình đường ray đặt trên nền bê tông với một lớp vật liệu hấp thụ âm thanh phủ lên trên tấm nền đường ray đã cho thấy những cải thiện đo được. Việc hấp thụ âm thanh không chỉ làm giảm âm thanh truyền tới rào chắn—mà còn làm giảm âm thanh dội lại bên trong chính cấu trúc đường ray trước khi âm thanh ấy kịp đến rào chắn.

Sự kết hợp giữa khả năng hấp thụ âm thanh ở cấp độ đường ray và một rào chắn được thiết kế tốt tạo ra hiệu ứng giảm âm hai giai đoạn: bắt âm ngay tại nguồn phát, sau đó chặn phần âm còn sót lại. Đây là lý do vì sao các giải pháp tích hợp luôn vượt trội hơn các giải pháp chỉ áp dụng một biện pháp duy nhất.

Một ví dụ thực tế: Cầu vượt đường sắt đô thị với khoảng cách giới hạn

Một dự án tại một thành phố châu Á đông dân cư liên quan đến cầu vượt đường sắt đô thị chạy giữa các tòa nhà chung cư, trong đó các yêu cầu về khoảng cách an toàn khiến việc lắp đặt rào chắn cao trở nên bất khả thi. Chiều cao rào chắn tối đa được phép chỉ là 1,8 mét tính từ mặt đường ray—vừa đủ để che khu vực tiếp xúc giữa bánh xe và ray đối với người nhận âm thanh ở mặt đất, chứ chưa nói đến các tầng cao hơn của các tòa nhà lân cận.

Đội thiết kế đã áp dụng cách tiếp cận từng lớp. Trước tiên, họ lắp đặt vật liệu hấp thụ trên bản mặt đường ray giữa hai thanh ray nhằm giảm cường độ nguồn phát tiếng ồn. Thứ hai, họ sử dụng một tấm chắn dạng chữ Y ở phía phương tiện—không phải hàng rào kín hoàn toàn, mà là phần mở rộng có mục tiêu giúp hạ thấp chiều cao hiệu dụng của nguồn phát. Thứ ba, họ kết hợp giải pháp này với một hàng rào thấp dọc theo đường ray, có mặt trong cùng được phủ vật liệu hấp thụ.

Hiệu quả tổng hợp được đo đạc ở mức khoảng 7–8 dB tổn thất chèn (insertion loss) tại các vị trí máy thu gần nhất. Kết quả này không nổi bật nếu so sánh với tiêu chuẩn hàng rào đường cao tốc, nhưng lại mang tính quan trọng trong bối cảnh mỗi decibel đều có ý nghĩa, và phương án thay thế—không lắp bất kỳ hàng rào nào—sẽ dẫn đến những khiếu nại dai dẳng cũng như vi phạm quy định quản lý.

Yêu cầu theo Tiêu chuẩn

Tiêu chuẩn đường sắt Trung Quốc đặt ra ngưỡng rõ ràng. Tiêu chuẩn TB/T 3122-2005 quy định các thành phần âm học của hàng rào chống ồn đường sắt phải đạt hệ số giảm tiếng ồn không dưới 0,70. Đây là ngưỡng cao hơn so với giá trị 0,5 yêu cầu đối với hàng rào chống ồn đường cao tốc thông thường theo tiêu chuẩn HJ/T90-2004. , phản ánh môi trường âm thanh khắt khe hơn trong các ứng dụng đường sắt.

Tiêu chuẩn này cũng yêu cầu thử nghiệm theo GB/T 20247-2006 để đo độ hấp thụ âm trong phòng vang. Đây không chỉ là những thủ tục hành chính mang tính hình thức—chúng đảm bảo rằng các vật liệu được sử dụng cho rào chắn thực sự đạt hiệu suất như đã quy định khi được lắp đặt tại hiện trường.

Giới hạn của các giải pháp chỉ sử dụng rào cản

Rào cản âm thanh đường sắt là một công cụ hiệu quả, nhưng không phải là giải pháp toàn diện. Tiếng ồn do bánh xe và ray cũng có thể được giảm ngay tại nguồn thông qua việc mài ray, bộ giảm chấn bánh xe và vật liệu má phanh cải tiến. Một mẫu cầu thử nghiệm tích hợp các cải tiến trên đai ốc cố định ray, rào cản hấp thụ âm và bộ hấp thụ rung động ray đã đạt được mức giảm lần lượt là -10 dB(A), -8 đến -10 dB(A) và -3 đến -4 dB(A).

Điểm mấu chốt là rào cản phát huy hiệu quả tốt nhất khi nằm trong một hệ thống tổng thể. Chỉ riêng rào cản cũng có thể mang lại mức giảm đáng kể—đặc biệt khi được thiết kế riêng cho hình học nguồn thấp đặc trưng của tiếng ồn bánh xe–ray. Tuy nhiên, khi kết hợp với các biện pháp giảm tiếng ồn ngay tại nguồn, mức giảm tổng thể sẽ lớn hơn tổng các mức giảm riêng lẻ.

Các nhà sản xuất hiểu rõ cả nguyên lý âm học lẫn thực tế lắp đặt đường sắt thực sự tạo ra sự khác biệt. Kanghailong đã xây dựng danh tiếng nhờ khả năng gia công chính xác và độ đồng nhất của vật liệu—điều quan trọng khi mỗi milimét căn chỉnh và từng thông số kỹ thuật của vật liệu đều ảnh hưởng đến kết quả âm thanh cuối cùng.
