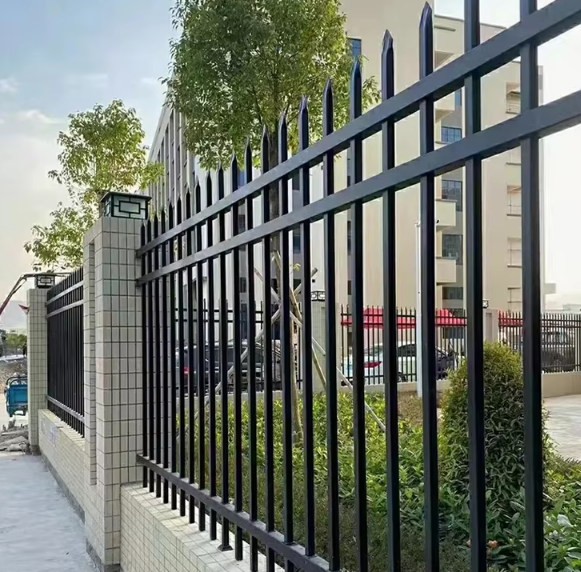

Wat zijn de standaardhoogtes voor een voetgangersgemeentelijk leuning?

De uitgangshoogte van 42 inch waar de meeste gemeenten mee beginnen

Loop door elk centrum of buitenwijkcommerciële corridor, en de voetgangersleuningen langs trottoirs en brugpaden lijken eenvoudig genoeg. Maar de hoogte van die leuningen is niet willekeurig. De meest aangehaalde referentiewaarde in Amerikaanse gemeenten komt van AASHTO, die een minimale hoogte van 3 voet 6 inch—42 inch—specificeert, gemeten vanaf het loopvlak tot aan de bovenkant van de bovenste lat. . Dit cijfer verschijnt in de AASHTO-richtlijn voor de planning, het ontwerp en de exploitatie van voetgangersvoorzieningen en is de standaardwaarde voor de meeste staatsdepartementen van wegenbouw.

Dat gezegd hebbende, is 42 inch geen harde bovengrens. De OSHA-norm voor leuningen op werkplekken ligt ook op 42 inch, met een tolerantie van plus of min 3 inch. Wanneer een gemeentelijk ingenieur een nieuwe leuning voor een trottoir aan een brugaanleg specificeert, is dat cijfer van 42 inch bijna altijd het uitgangspunt. Maar de werkelijke vraag is: wanneer verandert dat?

Waarom fietsverkeer de berekening verandert

Hier wordt het interessant. AASHTO maakt een duidelijk onderscheid tussen leuningen die uitsluitend voor voetgangers zijn bedoeld en leuningen die ook fietsers moeten accommoderen. Voor fietsleuningen stijgt de minimale hoogte naar 54 inch — 4 voet 6 inch. . Deze extra voet heeft niet dezelfde functie als bij voetgangersleuningen, namelijk het voorkomen van valpartijen over de rand. Het gaat om het hogere zwaartepunt van een fiets en de andere dynamiek bij een mogelijke botsing.

De catalogus voor padbruggen van de Amerikaanse Forest Service benadrukt dit onderscheid: 42 inch is vereist voor voetgangersverkeer en 54 inch voor fiets- of paardrijverkeer bij een gemeentelijk project met een gedeeld pad—waar joggers, fietsers en voetgangers allemaal dezelfde corridor delen—moet het ontwerp daarom standaard voldoen aan de hogere norm van 54 inch. Het specificeren van 42 inch voor een brug op een gedeeld pad zou een fout zijn, en dit soort nalatigheid wordt meestal opgemerkt tijdens de planbeoordeling.

De stoepfactor en hoe deze de effectieve hoogte beïnvloedt

Een detail dat minder ervaren specificatoren vaak in de war brengt, betreft trottoirkanten. Gemeentelijke leuningen staan vaak achter of naast een trottoirkant, en die trottoirkanthoogte draagt bij aan het totale afschermende effect. Een 15 cm hoge trottoirkant in combinatie met een 107 cm hoge leuning creëert effectief een 122 cm hoge barrière vanaf het wegdek. AASHTO meet de leuningshoogte echter vanaf het loopvlak – de stoep of het pad waar voetgangers daadwerkelijk op staan. Dat betekent dat de trottoirkant geen extra hoogte oplevert voor de leuning zelf.

Bij toepassingen waarbij de leuning langs een weg met een trottoirkant loopt, wordt de montagehoogte van de leuning echter anders gemeten. Sommige staatsdepartementen van wegen- en waterbouw (DOT’s) specificeren dat het midden van de leuning op een bepaalde hoogte boven het wegdek aan de trottoirkantzijde moet liggen, meestal rond de 58 cm. Dat is een geheel andere meetmethode, en het is gemakkelijk om de twee te verwarren. De kernboodschap: controleer altijd of de specificatie verwijst naar het loopvlak of naar het rijvlak.

Belastingvereisten die beslissingen over constructiehoogte beïnvloeden

Hoogte heeft niet alleen betrekking op verticale vrijheid—het beïnvloedt ook het constructieontwerp. AASHTO vereist dat voetgangersleuningen een gelijkmatige belasting van 50 pond per lineaire voet moeten weerstaan, toegepast tegelijkertijd in dwars- en verticale richting . Palen moeten worden ontworpen voor een uitwaartse dwarsbelasting van wL, waarbij w deze waarde van 50 lb/ft is en L de afstand tussen de palen. .

Een hogere leuning vormt een langere hefboom, wat het moment aan de basis van elke paal vergroot. Daarom gebruikt een 54-inch fietsleuning niet alleen meer materiaal voor de verticale staven—vaak zijn zwaardere palen, diepere funderingen of kleinere paalafstanden nodig vergeleken met een 42-inch voetgangersleuning. In de praktijk betekent dit dat de hoogtespecificatie downstreambeslissingen bepaalt over funderingsontwerp, ankerboutafmetingen en zelfs de keuze van paalmateriaal.

Wanneer lokale voorschriften AASHTO-aanbevelingen overrulen

Hier is een realiteitscheck: niet elke gemeente volgt AASHTO letterlijk. De International Building Code (IBC) vereist beschermingsleuningen van ten minste 42 inch hoog voor bepaalde gebruiksdoeleinden, met een ‘4-inch sphere test’ voor het onderste gedeelte van de leuning. sommige steden hebben echter strengere lokale aanpassingen ingevoerd. Zo vereisen bepaalde jurisdicties bijvoorbeeld 48-inch beschermingsleuningen in voetgangersgebieden met veel verkeer, met name in de buurt van openbaarvervoersstations of schoolzones.

Een project in het Pacific Northwest betrof een voetgangersbrug die een lightrailstation verbond met een gemengd gebruik-ontwikkeling. De stedelijke ontwikkelingscode eiste 48-inch leuningen voor het gehele stationsterrein, met als reden een hogere dan gemiddelde voetgangersdichtheid en het aanwezig zijn van onbegeleide kinderen tijdens de schoolreistijden. Het ontwerpteam moest afwijken van de standaard AASHTO-specificatie van 42 inch en structurele berekeningen indienen voor het hogere systeem. Dat leverde extra kosten op, maar het ontwerp werd bij de eerste indiening goedgekeurd.

Een snelle naslag voor veelvoorkomende hoogtescenario's

Deze tabel weerspiegelt de meest voorkomende normen die bij gemeentelijke leuningwerken worden aangetroffen. Let op: staatsdepartementen van wegenbouw publiceren soms eigen aanvullende specificaties waarmee deze cijfers worden aangepast—controleer altijd de standaardgegevens van de lokale jurisdictie voordat u een ontwerp definitief maakt.

De praktische realiteit van veldaanpassingen

Veldomstandigheden komen zelden overeen met de perfect vlakke oppervlakken die in ontwerptekeningen worden verondersteld. Trottoircrowns, afwateringshellingen en conflicten met nutsvoorzieningen introduceren allemaal variabelen die de eindhoogte van een leuning beïnvloeden. De meeste gemeenten stellen een tolerantie van plus of min een halve inch toe voor de eindhoogte van de leuning, maar elke afwijking daarbuiten vereist doorgaans een veldwijzigingsopdracht.

Een gemeentelijk team in het Midden-Westen kwam ooit een situatie tegen waarbij een pas gestorte trottoirplaat een volle inch hoger bleek te liggen dan gepland, als gevolg van een fout in de hoogteafwijking. De leunpaalposten waren al geplaatst en de bovenste rail kwam op 41 inch terecht in plaats van de gespecificeerde 42 inch. De inspecteur van de stad wees dit aan, waardoor de aannemer de railbeugels moest verhogen om weer aan de voorschriften te voldoen. Dit soort scenario’s komt vaker voor dan de meeste specificaties erkennen, wat ook de reden is waarom ervaren aannemers bij het plaatsen van de posten altijd een beetje speelruimte voor aanpassing overlaten.

Conclusie: 42 inch is de standaardmaat binnen de sector voor voetgangersleunrails in gemeentelijke omgevingen, maar fietsverkeer, lokale wijzigingen in bouwvoorschriften en werkveldomstandigheden kunnen deze maat wel eens hoger maken. Voor gedeelde paden is 54 inch de veiligere keuze. En voor elk project geldt: de standaarddetails van de bevoegde autoriteit zijn doorslaggevend – niet een algemene online bron.
